    Web向けインタラクティブ3Dスキャンビューワ：PhotogrammetryとGaussian Splatting対応

    はじめに

    近年では、3Dでオブジェクトや環境をキャプチャできるデバイスが増え、より手頃な価格で利用できるようになってきました。

    このような3Dスキャンにおいて、Photogrammetry（フォトグラメトリー）やGaussian Splatting（ガウシアン・スプラッティング）は、特に人気の高い形式です。



    そこで私たちは、追加のインストールなしで、Webブラウザ上でそのまま動作する3Dスキャンデータのインタラクティブなビューワを試作しました。



    このようなビューワは、さまざまな業界で活用でき、スキャンしたオブジェクトを魅力的かつ簡単に3D表示することが可能になります。

    使用した技術

    このプロジェクトでは、3Dスキャンデータの表示に以下のオープンソースコンポーネントを活用しました：

    • model-viewer（Google製） Photogrammetry（フォトグラメトリー）で得られた.glbファイルをWebブラウザ上で簡単に表示できるJavaScriptライブラリです。<model-viewer>タグ一つでインタラクティブな3D表示が可能になります。
    • aframe-gaussian-splatting（quadjr氏によるA-Frame拡張） Gaussian Splattingで生成された.plyファイルを表示するためのA-Frameベースのコンポーネントです。私たちの実装では、このライブラリのコードを直接変更せず、HTMLとJavaScriptの外部ロジックから制御・拡張しました。



    実装の概要

    本アプリケーションは、1ページ内に2種類の3Dスキャン形式（PhotogrammetryとGaussian Splatting）を同時に表示できる構成で開発されました。



    具体的には、以下の2つのファイル形式に対応しています：

    • .glb：Photogrammetry（フォトグラメトリー）で生成されたモデル
    • .ply：Gaussian Splatting（ガウシアン・スプラッティング）で生成されたモデル

    両方のビューワは同一ページ内に独立して配置されており、ページを再読み込みすることなく、複数ファイルを切り替えながら比較・確認することができます。



    また、ユーザーが簡単に試せるように、ドラッグ＆ドロップ操作でファイルを読み込むUIを実装しました。手元にあるファイルをすぐに表示できるため、体験性の高い仕組みになっています。

    依存ライブラリとスクリプトの読み込み

    このビューワは1ページで完結する構成であるため、使用するライブラリをすべてCDNまたはローカルから読み込む必要があります。

    1.     <!-- model-viewer for GLB -->
    2.     <script type="module" src="https://unpkg.com/@google/model-viewer/dist/model-viewer.min.js"></script>
    3.     <!-- A-Frame and Gaussian Splatting plugin -->
    4.     <script src="https://aframe.io/releases/1.4.2/aframe.min.js"></script>
    5.     <script src="./aframe-gaussian-splatting-main/index.js"></script>

    補足ポイント：

    • model-viewerはCDNから直接読み込んでおり、リポジトリのクローンや改変は不要です。
    • 一方、.plyファイルの表示に使用したaframe-gaussian-splattingはローカルにクローンしてプロジェクトに組み込んでいます（ただしコードの改変は行っていません）。

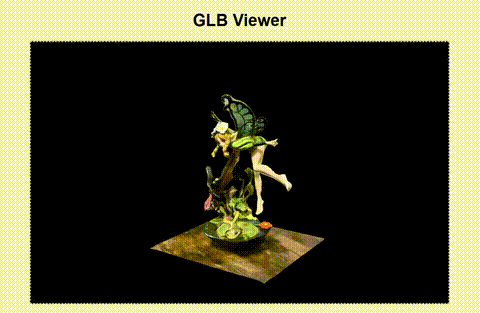

    1. .glbファイルの表示（Photogrammetry）

    Photogrammetryで作成された.glbファイルの表示には、Google製の <model-viewer> ライブラリを使用しています。





    実装のポイント：

    - ドラッグ＆ドロップによる読み込み対応

    ユーザーが.glbファイルをビューワにドラッグ＆ドロップすると、自動的に表示されるように設定しています：

    1. <h1>GLB Viewer</h1>
    2. <model-viewer id="viewer" alt="3D model" camera-controls auto-rotate ar ar-modes="webxr scene-viewer quick-look">
    3.         <div class="drop-text" id="viewerDropText">
    4.             Drop your <strong>&nbsp;.glb&nbsp;</strong> file here
    5.         </div>
    6. </model-viewer>
    1. <script>
    2.         // GLB drag & drop
    3.         const viewer = document.getElementById('viewer');
    4.         const viewerDropTxt = document.getElementById('viewerDropText');
    5.         viewer.addEventListener('dragover', e => e.preventDefault());
    6.         viewer.addEventListener('drop', e => {
    7.             e.preventDefault();
    8.             const file = e.dataTransfer.files[0];
    9.             if (file && file.name.toLowerCase().endsWith('.glb')) {
    10.                 viewer.src = URL.createObjectURL(file);
    11.             }
    12.             viewerDropTxt.classList.add('hidden');
    13.         });
    14. </script>

    - 直感的なUI構成

    ファイルをドロップするよう促すガイドテキストを表示し、読み込み完了後は非表示に切り替わります。

    - ライブラリの改変なし

    <model-viewer>のソースコードには一切手を加えず、すべてHTMLとJavaScript側で制御しています。

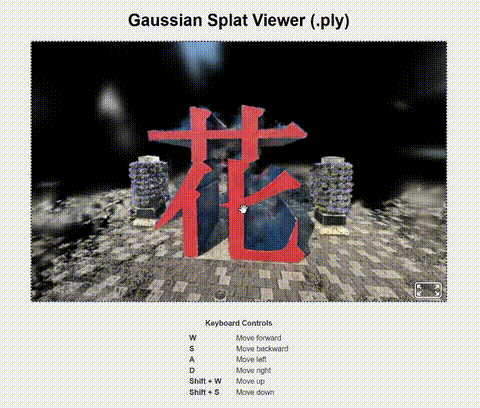

    2. .plyファイルの表示（Gaussian Splatting）

    Gaussian Splattingで生成された.plyファイルは、描画処理がより複雑なため、実装難易度は高めです。

    表示には aframe-gaussian-splatting を利用し、ライブラリ本体には改変を加えずに統合しました。



    実装のポイント：

    - ドラッグ＆ドロップによる読み込み

    .plyファイルをA-Frameベースのビューワにドロップすることで、JavaScript経由で読み込まれます。

    - カメラ初期化処理の追加

    新しいモデルを読み込む際にカメラの位置・回転を初期化し、常に見やすい位置から表示を開始するようにしました。

    - Canvasへのフォーカス制御

    キーボード操作が有効になるよう、クリックやタップ時に自動でCanvasにフォーカスを当てる処理を追加しました。

    1. <h1>Gaussian Splat Viewer (.ply)</h1>
    2. <div class="viewer-container" id="ply-drop-zone">
    3.         <a-scene embedded stats="false" style="width:100%; height:100%; margin:0;" tabindex="0" id="plyScene">
    4.             <a-entity id="plyEntity" gaussian_splatting position="0 0.5 0" scale="1 1 1">
    5.             </a-entity>
    6.             <!-- Fixed camera behind looking at origin -->
    7.             <a-entity id="plyCamera" camera position="0 0.5 0.2" look-controls="pointerLockEnabled: false"></a-entity>
    8.             <a-sky color="#000"></a-sky>
    9.         </a-scene>
    10.         <!-- Drop your .ply file here -->
    11.         <div class="drop-text" id="plyDropText">
    12.             Drop your <strong>&nbsp;.ply&nbsp;</strong> file here
    13.         </div>
    14. </div>
    15. <script>
    16.         // GLB drag & drop
    17.         const viewer = document.getElementById('viewer');
    18.         const viewerDropTxt = document.getElementById('viewerDropText');
    19.         viewer.addEventListener('dragover', e => e.preventDefault());
    20.         viewer.addEventListener('drop', e => {
    21.             e.preventDefault();
    22.             const file = e.dataTransfer.files[0];
    23.             if (file && file.name.toLowerCase().endsWith('.glb')) {
    24.                 viewer.src = URL.createObjectURL(file);
    25.             }
    26.             viewerDropTxt.classList.add('hidden');
    27.         });
    28.         // PLY drag & drop
    29.         const plyDrop = document.getElementById('ply-drop-zone');
    30.         const plyEntity = document.getElementById('plyEntity');
    31.         const plyDropText = document.getElementById('plyDropText');
    32.         const plyScene = document.getElementById('plyScene');
    33.         // 1) Wait for A-Frame to render the canvas
    34.         plyScene.addEventListener('renderstart', () => {
    35.             // 1.1) Capture the actual <canvas>
    36.             const canvas = plyScene.renderer.domElement;
    37.             // 1.2) Make it focusable
    38.             canvas.setAttribute('tabindex', '0');
    39.             canvas.style.outline = 'none';
    40.             // 1.3) On click or touch, give it focus
    41.             ['mousedown', 'touchstart', 'click'].forEach(evt =>
    42.                 canvas.addEventListener(evt, () => canvas.focus())
    43.             );
    44.         });
    45.         // 2) On container click, focus the canvas
    46.         plyDrop.addEventListener('click', () => {
    47.             const canvas = plyScene.renderer.domElement;
    48.             if (canvas) canvas.focus();
    49.         });
    50.         // Reference to camera entity
    51.         const cameraEl = document.getElementById('plyCamera');
    52.         let cameraObj;
    53.         // 3) Drag & drop PLY
    54.         plyDrop.addEventListener('dragover', e => e.preventDefault());
    55.         plyDrop.addEventListener('drop', e => {
    56.             e.preventDefault();
    57.             const file = e.dataTransfer.files[0];
    58.             if (!file || !file.name.toLowerCase().endsWith('.ply')) {
    59.                 alert('Please drop a valid .ply file.');
    60.                 return;
    61.             }
    62.             plyDropText.classList.add('hidden');
    63.             // Clean scene
    64.             while (plyEntity.object3D.children.length) {
    65.                 plyEntity.object3D.remove(plyEntity.object3D.children[0]);
    66.             }
    67.             // Reset camera position & rotation
    68.             const camEl = document.getElementById('plyCamera');
    69.             camEl.setAttribute('position', '0 0.5 0.2');
    70.             camEl.object3D.rotation.set(0, 0, 0);
    71.             const lc = camEl.components['look-controls'];
    72.             if (lc) {
    73.                 lc.pitchObject.rotation.set(0, 0, 0);
    74.                 lc.yawObject.rotation.set(0, 0, 0);
    75.             }
    76.             camEl.setAttribute('rotation', '0 0 0');
    77.             // Load new splat
    78.             const blobURL = URL.createObjectURL(file);
    79.             plyEntity.setAttribute('gaussian_splatting', `src: ${blobURL}`);
    80.             // Refocus canvas for keyboard
    81.             const canvas = plyScene.renderer.domElement;
    82.             if (canvas) canvas.focus();
    83.         });
    84. </script>

    - キーボード操作によるカメラ移動

    W/A/S/DやShiftキーを使ってカメラを移動する独自のキーボード制御機能を実装しました。自由に視点を動かすことができます。

    1. <script>
    2.         // 4) Manual keyboard handler
    3.         let keyboardEnabled = false;
    4.         plyDrop.addEventListener('click', () => {
    5.             if (!keyboardEnabled) {
    6.                 keyboardEnabled = true;
    7.                 cameraObj = cameraEl.object3D;
    8.                 window.addEventListener('keydown', onKeyDown);
    9.                 plyDropText.textContent = 'Keyboard enabled: use W/A/S/D or arrows';
    10.             }
    11.         });
    12.         function onKeyDown(e) {
    13.             const step = 0.02;
    14.             if (!cameraObj) return;
    15.             switch (e.key.toLowerCase()) {
    16.                 case 'w':
    17.                     if (e.shiftKey) {
    18.                         cameraObj.translateY(step);
    19.                     } else {
    20.                         cameraObj.translateZ(-step);
    21.                     }
    22.                     break;
    23.                 case 's':
    24.                     if (e.shiftKey) {
    25.                         cameraObj.translateY(-step);
    26.                     } else {
    27.                         cameraObj.translateZ(step);
    28.                     }
    29.                     break;
    30.                 case 'a':
    31.                     cameraObj.translateX(-step);
    32.                     break;
    33.                 case 'd':
    34.                     cameraObj.translateX(step);
    35.                     break;
    36.             }
    37.         }
    38. </script>

    - A-Frameのステータスパネルを非表示化

    デフォルトで表示される開発者向けパネル（stats）を削除し、すっきりしたUIを維持しています。

    1. <script>
    2.         // Remove any A-Frame stats panel
    3.         function hideAFrameStats() {
    4.             document.querySelectorAll('#stats, .stats, .a-stats').forEach(el => el.remove());
    5.         }
    6.         const sceneEl = document.getElementById('plyScene');
    7.         sceneEl.addEventListener('renderstart', hideAFrameStats);
    8.         sceneEl.addEventListener('enter-vr', hideAFrameStats);
    9.         sceneEl.addEventListener('exit-vr', hideAFrameStats);
    10.         document.addEventListener('fullscreenchange', hideAFrameStats);
    11. </script>

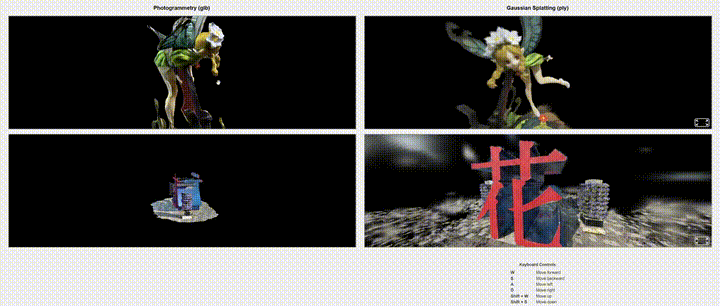

    結果

    まとめ

    本プロジェクトでは、追加のソフトウェアやインストールなしに、Webブラウザ上で3Dスキャンデータをインタラクティブに表示できる仕組みを実現しました。



    .glb形式のモデルには<model-viewer>、.ply形式のGaussian Splattingモデルにはaframe-gaussian-splattingを活用することで、軽量かつ柔軟性の高いソリューションを構築し、複数のフォーマットを即時に表示することが可能となりました。



    このようなビューワは、以下のような幅広い分野での活用が期待されます：

    • ECサイトでの商品表示（立体的な確認による購買促進）
    • 文化財・博物館における3D資料のオンライン展示
    • 医療・産業用途におけるスキャンデータの確認・共有



    ただし、いくつかの課題も存在します。

    • 元となる3Dスキャンモデルの解像度や品質が不十分であれば、ユーザー体験を損ねてしまう可能性があります。
    • 逆に、高精細なモデルはファイルサイズが非常に大きくなり、Webブラウザでの表示に時間がかかったり、モバイル環境での実用性が低くなる場合もあります。

    そのため、本技術は大きな可能性を秘めている一方で、すべての利用シーンに最適とは限らないことも念頭に置く必要があります。
    用途に応じて、表示品質とデータ容量のバランスを見極めることが重要です。
