    Unity (.NET Standard) プロジェクトでのWindows向けシリアルポートアクセス用ネイティブプラグインの開発

    はじめに

    Unityプロジェクトを.NET Standardで設定した場合、Windows環境でシリアルポートを使用する際にSystem.IO.Portsクラスが問題を引き起こします。この問題の根本的な原因は、Unityが.NET Frameworkに設定されている必要があるためです。具体的には以下のエラーが発生します：

    1. NotSupportedException: System.IO.Ports is currently only supported on Windows.

    ただし、プロジェクト全体を.NET Frameworkに変更すると、マルチプラットフォーム対応に影響が出るため、Windows専用の解決策が必要になります。

    実装した解決方法

    私たちは、この問題を解決するためにWindows向けのC++ネイティブプラグインを開発しました。これにより、Unityを.NET Standardのまま維持しつつ、Windowsでシリアルポートを安全に制御できるようになります。

    Visual Studioでの設定

    Unityで使用可能なDLLを作成するために、Visual Studioでは以下の設定が必要です：

    • プロジェクトテンプレートとして「Dynamic Link Library (DLL)」（動的リンクライブラリ）を使用
    • プラットフォームターゲットをプロジェクトに合わせてx64またはx86に設定
    • Unityから呼び出す関数を__declspec(dllexport)を使って明確に定義

    主なメソッドの実装について

    C++で実装したプラグインは、Windows APIを使用してシリアルポートを直接制御しています。主な関数は以下の通りです。

    • OpenSerialPort：シリアルポートを開くためにCreateFileAを使用します。
    1. __declspec(dllexport) bool OpenSerialPort(const char* portName)
    2. {
    3.     hSerial = CreateFileA(portName, GENERIC_READ | GENERIC_WRITE, 0, NULL, OPEN_EXISTING, 0, NULL);
    4.     if (hSerial == INVALID_HANDLE_VALUE)
    5.     {
    6.         return false;
    7.     }
    8.     serialPorts[portName] = hSerial;
    9.     return true;
    10. }
    • WriteSerialPort：開いたシリアルポートにデータを書き込みます。WriteFileを使用します。
    1. __declspec(dllexport) bool WriteSerialPort(const char* data, DWORD dataLength)
    2. {
    3.     DWORD bytesWritten;
    4.     if (!WriteFile(hSerial, data, dataLength, &bytesWritten, NULL))
    5.     {
    6.         return false;
    7.     }
    8.     return true;
    9. }
    • GetAvailableSerialPorts：利用可能なシリアルポートを取得するために、QueryDosDeviceWを使用します。
    1. __declspec(dllexport) const wchar_t* GetAvailableSerialPorts()
    2. {
    3.     static std::wstring portsList;
    4.     portsList.clear();
    5.     wchar_t devices[65536];
    6.     DWORD charCount = QueryDosDeviceW(nullptr, devices, 65536);
    7.     if (charCount == 0) {
    8.         portsList = L"NONE";
    9.         return portsList.c_str();
    10.     }
    11.     wchar_t* currentDevice = devices;
    12.     while (*currentDevice != L'\0') {
    13.         std::wstring deviceName(currentDevice);
    14.         if (deviceName.find(L"COM") == 0) {
    15.             if (!portsList.empty()) portsList += L";";
    16.             portsList += deviceName;
    17.         }
    18.         currentDevice += wcslen(currentDevice) + 1;
    19.     }
    20.     if (portsList.empty()) {
    21.         portsList = L"NONE";
    22.     }
    23.     return portsList.c_str();
    24. }

    UnityへのDLLの組み込み

    生成したDLLをUnityプロジェクトに組み込む方法は以下の通りです：

    1. VisualStudioでDLLのビルド：

    Visual StudioでプロジェクトをReleaseモードでビルドします。

    作成されたDLLは、プロジェクトフォルダ内のReleaseフォルダに保存されます（例：SerialPortPlugin.dll）。

    2. UnityへのDLLの追加：

    DLLファイルをコピーします。

    Unityのプロジェクト内にAssets/Pluginsというフォルダを作成します。

    Assets/Pluginsフォルダ内にDLLをペーストします。

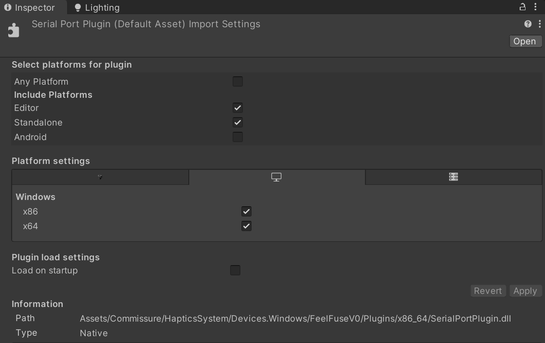

    3. DLLの設定確認：

    Unity内でDLLファイルを選択し、ターゲットプラットフォームとアーキテクチャが正しく設定されていることを確認します。

    4. UnityからのDLL利用方法：

    Unityプロジェクト内でDLLを呼び出して利用するためには、[DllImport("SerialPortPlugin")]を用いて関数を宣言します。

    Windows環境のみで動作するため、#if UNITY_STANDALONE_WINの使用が必須です。

    以下は簡単なコード例です。

    1. using System.Runtime.InteropServices;
    2. using UnityEngine;
    3. public class SerialPortManager : MonoBehaviour
    4. {
    5. #if UNITY_STANDALONE_WIN
    6.     [DllImport("SerialPortPlugin")]
    7.     private static extern bool OpenSerialPort(string portName);
    8.     [DllImport("SerialPortPlugin")]
    9.     private static extern bool WriteSerialPort(string data, uint dataLength);
    10.     [DllImport("SerialPortPlugin")]
    11.     private static extern System.IntPtr GetAvailableSerialPorts();
    12.     void Start()
    13.     {
    14.         string availablePorts = Marshal.PtrToStringUni(GetAvailableSerialPorts());
    15.         Debug.Log($"利用可能なポート: {availablePorts}");
    16.         string[] ports = availablePorts.Split(';');
    17.         if (ports.Length > 0 && ports[0] != "NONE")
    18.         {
    19.             if (OpenSerialPort(ports[0]))
    20.             {
    21.                 Debug.Log($"ポート {ports[0]} を開きました。");
    22.                 string message = "Hello, Serial!";
    23.                 WriteSerialPort(message, (uint)message.Length);
    24.             }
    25.             else
    26.             {
    27.                 Debug.LogError($"ポート {ports[0]} のオープンに失敗しました。");
    28.             }
    29.         }
    30.         else
    31.         {
    32.             Debug.LogError("利用可能なポートがありません。");
    33.         }
    34.     }
    35. #endif
    36. }

    まとめ

    この方法により、Unity（.Net Standard）プロジェクトのマルチプラットフォーム対応を維持したまま、Windows環境でのシリアルポート利用を実現しています。
